Các Giải Pháp Toàn Diện Giúp Chống Sét Hệ Thống Bơm Nước Năng Lượng Mặt Trời

Trong bối cảnh năng lượng mặt trời ngày càng được ứng dụng rộng rãi, đặc biệt là trong các hệ thống bơm nước, việc bảo vệ hệ thống khỏi các tác động của thiên nhiên, nhất là sét đánh, trở nên vô cùng quan trọng. Một tia sét gây ra những hậu quả nghiêm trọng, từ hư hỏng thiết bị đến gián đoạn hoạt động, thậm chí là nguy hiểm đến tính mạng. Chính vì vậy, câu hỏi đặt ra là: Vì sao chúng ta cần chống sét hệ thống bơm nước mặt trời? Hãy cùng Việt Nhật Energy tìm hiểu về tầm quan trọng của vấn đề này, các cách chống sét cho hệ thống bơm nước năng lượng mặt trời của bạn một cách toàn diện.

1. Tổng quan về hệ thống bơm nước năng lượng mặt trời

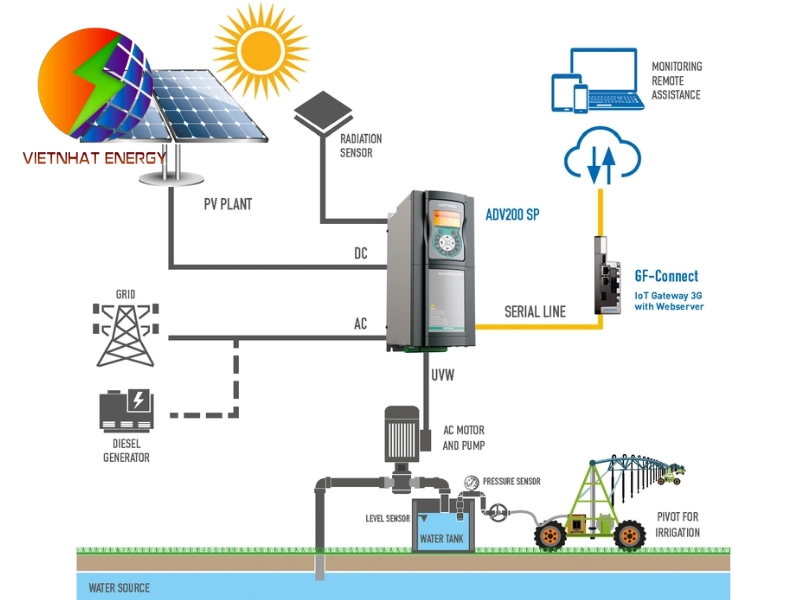

Hệ thống bơm nước năng lượng mặt trời

Hệ thống bơm nước năng lượng mặt trời là một giải pháp hiệu quả, bền vững để cung cấp nước cho tưới tiêu, sinh hoạt, các ứng dụng công nghiệp. Hệ thống này hoạt động dựa trên nguyên lý chuyển đổi ánh sáng mặt trời thành điện năng thông qua các tấm pin năng lượng mặt trời. Điện năng này sau đó được sử dụng để vận hành bơm nước, đưa nước từ nguồn (giếng, sông, hồ...) đến nơi cần sử dụng.

Cấu tạo và nguyên lý hoạt động:

• Tấm pin năng lượng mặt trời: Chuyển đổi ánh sáng mặt trời thành điện năng một chiều (DC).
• Bộ biến tần (Inverter): Chuyển đổi điện năng một chiều (DC) từ tấm pin thành điện năng xoay chiều (AC) phù hợp với bơm nước. Một số hệ thống sử dụng bơm DC trực tiếp thì không cần bộ biến tần.
• Bơm nước: Sử dụng điện năng để hút, đẩy nước. Có nhiều loại bơm khác nhau như bơm chìm, bơm ly tâm, bơm trục vít, tùy thuộc vào yêu cầu về lưu lượng, cột áp.
• Hệ thống điều khiển: Điều khiển hoạt động của bơm, bảo vệ hệ thống khỏi các sự cố, tối ưu hóa hiệu suất.
• Hệ thống dây dẫn và phụ kiện: Kết nối các thành phần của hệ thống, đảm bảo an toàn điện.

Các thành phần chính dễ bị tổn thương do sét đánh: Sét đánh gây ra những thiệt hại nghiêm trọng cho hệ thống bơm nước năng lượng mặt trời, đặc biệt là các thành phần sau:

• Tấm pin: Sét làm hỏng các tế bào quang điện, giảm hiệu suất hoặc làm Panel hỏng hoàn toàn tấm pin.
• Bộ biến tần: Là thiết bị điện tử phức tạp, rất nhạy cảm với sét lan truyền. Sét đánh làm cháy, nổ hoặc làm giảm tuổi thọ của bộ biến tần.
• Bơm: Sét làm hỏng động cơ bơm, gây kẹt hoặc cháy bơm.
• Hệ thống dây dẫn: Sét làm đứt, cháy hoặc hỏng lớp cách điện của dây dẫn, gây nguy hiểm cho người, thiết bị.

Ví dụ cụ thể về các hệ thống bơm nước năng lượng mặt trời phổ biến:

• Hệ thống bơm nước tưới tiêu cho nông nghiệp: Sử dụng bơm chìm hoặc bơm ly tâm để cung cấp nước cho đồng ruộng, vườn cây.
• Hệ thống bơm nước sinh hoạt cho hộ gia đình: Sử dụng bơm giếng khoan hoặc bơm tăng áp để cung cấp nước sạch cho sinh hoạt hàng ngày.
• Hệ thống bơm nước cho các khu công nghiệp: Sử dụng các loại bơm công suất lớn để cung cấp nước cho sản xuất, phòng cháy chữa cháy.

Xem thêm: #Tìm Hiểu: Pin Năng Lượng Mặt Trời Có Tích Điện Không?

2. Các phương pháp chống sét trực tiếp

Các phương pháp chống sét trực tiếp

Chống sét hệ thống bơm nước mặt trời trực tiếp là phương pháp bảo vệ hệ thống bơm nước năng lượng mặt trời khỏi tác động trực tiếp của sét đánh. Phương pháp này bao gồm việc sử dụng các thiết bị chống sét cho bơm năng lượng mặt trời, hệ thống để thu hút sét, dẫn dòng điện xuống đất một cách an toàn, ngăn ngừa sét đánh trực tiếp vào các thành phần của hệ thống.

Kim thu sét:

• Nguyên lý hoạt động và cách lắp đặt: Kim thu sét hoạt động dựa trên nguyên lý tạo ra một điểm ưu tiên để sét đánh vào. Khi có sét, điện trường xung quanh kim thu sét sẽ tăng lên, thu hút tia sét đánh vào kim thay vì các công trình xung quanh. Kim thu sét thường được lắp đặt ở vị trí cao nhất của công trình cần bảo vệ, đảm bảo bao phủ toàn bộ khu vực.
• Tiêu chuẩn lựa chọn kim thu sét phù hợp: Việc lựa chọn kim thu sét phù hợp phụ thuộc vào nhiều yếu tố như diện tích bảo vệ, chiều cao công trình, địa hình, mức độ rủi ro sét đánh. Các tiêu chuẩn như IEC 62305, TCVN 9385:2012 quy định các yêu cầu về kim thu sét, hệ thống chống sét.
• Ví dụ về các loại kim thu sét được sử dụng phổ biến:
  • Kim thu sét Franklin: Loại kim thu sét truyền thống, đơn giản, hiệu quả.
  • Kim thu sét tia tiên đạo (ESE): Tạo ra tia tiên đạo để chủ động thu hút sét, bán kính bảo vệ lớn hơn.

Hệ thống tiếp địa:

• Vai trò của hệ thống tiếp địa trong việc chống sét: Hệ thống tiếp địa đóng vai trò quan trọng trong việc phân tán dòng điện sét xuống đất một cách an toàn, giảm thiểu nguy cơ điện áp cao gây hư hỏng thiết bị chống sét cho bơm năng lượng mặt trời, nguy hiểm cho người.
• Các loại hệ thống tiếp địa:
  • Cọc tiếp địa: Sử dụng một hoặc nhiều cọc kim loại (thường là đồng hoặc thép mạ đồng) đóng sâu xuống đất.
  • Lưới tiếp địa: Tạo thành một mạng lưới các dây dẫn chôn dưới đất, tăng diện tích tiếp xúc với đất, giảm điện trở.
• Yêu cầu kỹ thuật, quy trình thi công hệ thống tiếp địa: Hệ thống tiếp địa cần có điện trở thấp (thường dưới 10 Ohm) để đảm bảo khả năng thoát sét hiệu quả. Quy trình thi công bao gồm khảo sát địa chất, lựa chọn vật liệu, đào rãnh, đóng cọc, kết nối các thành phần, kiểm tra điện trở.
• Tài liệu nghiên cứu về hệ thống tiếp địa hiệu quả: Bạn tham khảo các tài liệu nghiên cứu khoa học về hệ thống tiếp địa để hiểu rõ hơn về các phương pháp thiết kế, thi công hiệu quả, ví dụ như các nghiên cứu về ảnh hưởng của vật liệu, hình dạng, kích thước cọc tiếp địa đến điện trở tiếp đất

Dây dẫn thoát sét:

• Chức năng và yêu cầu kỹ thuật của dây dẫn thoát sét: Dây dẫn thoát sét có chức năng dẫn dòng điện sét từ kim thu sét xuống hệ thống tiếp địa. Dây dẫn cần có khả năng chịu được dòng điện lớn, không bị nóng chảy hoặc đứt khi có sét đánh.
• Cách bố trí và kết nối dây dẫn thoát sét: Dây dẫn thoát sét cần được bố trí thẳng, ngắn nhất, tránh các khúc cua gấp để giảm thiểu điện cảm. Các mối nối cần được thực hiện chắc chắn, chống ăn mòn.
• Ví dụ về vật liệu và kích thước dây dẫn thoát sét phù hợp: Dây đồng hoặc dây nhôm có tiết diện từ 50mm2 trở lên thường được sử dụng làm dây dẫn thoát sét.

3. Các phương pháp chống sét lan truyền

Các phương pháp chống sét lan truyền

Phòng chống sét cho hệ thống bơm nước năng lượng mặt trời lan truyền là biện pháp bảo vệ hệ thống khỏi các xung điện áp lan truyền qua đường dây điện hoặc đường tín hiệu do sét đánh hoặc các nguyên nhân khác gây ra. Các xung điện áp này gây hư hỏng cho các thiết bị điện tử nhạy cảm. Dưới đây là các phương pháp phòng chống sét cho hệ thống bơm nước năng lượng mặt trời lan truyền thường được sử dụng:

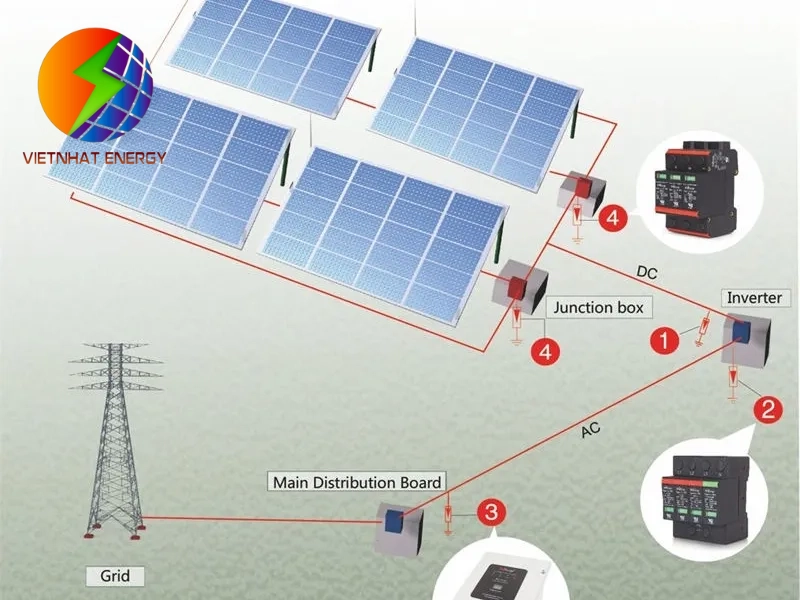

Thiết bị chống sét lan truyền (SPD):

• Nguyên lý hoạt động và các loại SPD: SPD (Surge Protective Device) là thiết bị được thiết kế để giới hạn điện áp quá độ, chuyển hướng dòng điện xung xuống đất, bảo vệ các thiết bị điện tử khỏi bị hư hỏng. SPD hoạt động bằng cách tạo ra một đường dẫn có trở kháng thấp khi điện áp vượt quá một ngưỡng nhất định, cho phép dòng điện xung đi qua mà không gây hại cho các thiết bị được bảo vệ. Có ba loại SPD chính:
  • Type 1: Lắp đặt ở đầu nguồn điện (ví dụ: tủ điện chính), bảo vệ chống lại các xung điện áp trực tiếp từ sét đánh. Được lắp đặt ở tủ điện chính của hệ thống, ngay sau cầu dao tổng.
  • Type 2: Lắp đặt ở các tủ điện phân phối, bảo vệ chống lại các xung điện áp lan truyền từ xa được lắp đặt ở tủ điện điều khiển bơm.
  • Type 3: Lắp đặt gần các thiết bị điện tử nhạy cảm, bảo vệ chống lại các xung điện áp nhỏ còn sót lại được lắp đặt gần bộ biến tần hoặc bơm nếu cần thiết.
• Tiêu chuẩn lựa chọn SPD phù hợp với điện áp và dòng điện của hệ thống:
  • Điện áp hoạt động định mức (Uc): Phải lớn hơn điện áp danh định của hệ thống.
  • Dòng điện xung tối đa (Imax): Khả năng chịu đựng dòng điện xung tối đa mà SPD chịu được mà không bị hư hỏng.
  • Mức độ bảo vệ điện áp (Up): Điện áp còn lại sau khi SPD hoạt động, phải thấp hơn mức điện áp mà các thiết bị chịu đựng được.
  • Tiêu chuẩn: Tuân thủ các tiêu chuẩn như IEC 61643-11.
• Ví dụ về các thương hiệu SPD uy tín trên thị trường như Phoenix Contact, Schneider Electric, ABB,....

Lọc nguồn:

• Tác dụng của lọc nguồn trong việc giảm thiểu xung điện áp: Lọc nguồn có tác dụng loại bỏ hoặc giảm thiểu các xung điện áp, nhiễu điện từ trên đường dây điện, bảo vệ các thiết bị điện tử khỏi bị ảnh hưởng bởi các yếu tố này.
• Cách lựa chọn và lắp đặt lọc nguồn: Chọn lọc nguồn có khả năng lọc nhiễu phù hợp với loại nhiễu thường gặp trong hệ thống. Lắp đặt lọc nguồn càng gần thiết bị cần bảo vệ càng tốt.
• Ví dụ về các loại lọc nguồn được sử dụng trong hệ thống năng lượng mặt trời như lọc nguồn chống sét, lọc nguồn EMI/RFI.

Cách ly điện:

• Sử dụng biến áp cách ly để bảo vệ thiết bị: Biến áp cách ly có tác dụng cách ly điện giữa nguồn điện, thiết bị, ngăn chặn dòng điện trực tiếp truyền qua, giảm thiểu nguy cơ điện giật. Ngoài ra, biến áp cách ly cũng giúp giảm thiểu nhiễu điện từ.
• Ưu điểm và nhược điểm của phương pháp cách ly điện: An toàn, hiệu quả trong việc ngăn chặn dòng điện trực tiếp, giảm thiểu nhiễu điện từ. Tuy nhiên Nhược điểm là chi phí cao, kích thước, trọng lượng lớn.
• Ví dụ về ứng dụng biến áp cách ly trong hệ thống bơm nước năng lượng mặt trời: Sử dụng biến áp cách ly để bảo vệ bộ biến tần, bơm khỏi các xung điện áp, nhiễu điện từ.

4. Quy trình kiểm tra và bảo trì hệ thống chống sét

Quy trình kiểm tra và bảo trì hệ thống chống sét

Ngoài cách chống sét cho hệ thống bơm nước năng lượng mặt trời, việc duy trì hiệu quả của hệ thống chống sét là vô cùng quan trọng để đảm bảo an toàn, tuổi thọ cho hệ thống bơm nước năng lượng mặt trời của bạn. Để đảm bảo hệ thống chống sét hoạt động hiệu quả, bảo vệ hệ thống bơm nước năng lượng mặt trời một cách an toàn, hiệu quả việc kiểm tra, bảo trì định kỳ là vô cùng cần thiết. Quy trình này bao gồm các bước sau:

Các hạng mục kiểm tra:

• Kim thu sét: Kiểm tra xem kim thu sét bị gãy, cong vênh, hoặc bị ăn mòn không. Đảm bảo kim thu sét được gắn chắc chắn, không bị che khuất.
• Hệ thống tiếp địa: Kiểm tra điện trở tiếp đất bằng thiết bị đo chuyên dụng. Đảm bảo điện trở tiếp đất đạt tiêu chuẩn (thường là dưới 4 Ohm). Kiểm tra các mối nối tiếp địa xem có bị lỏng hoặc bị ăn mòn không.
• SPD (Thiết bị chống sét lan truyền): Kiểm tra trạng thái hoạt động của SPD. Một số SPD có đèn báo hoặc chỉ thị trạng thái. Kiểm tra xem SPD bị hư hỏng hoặc hết tuổi thọ không.
• Dây dẫn: Kiểm tra dây dẫn thoát sét xem bị đứt, hở, hoặc bị ăn mòn không. Đảm bảo dây dẫn được kết nối chắc chắn với kim thu sét, hệ thống tiếp địa.

Tần suất kiểm tra và phương pháp kiểm tra:

• Kiểm tra định kỳ: Nên thực hiện kiểm tra ít nhất mỗi năm một lần, hoặc sau mỗi trận giông bão lớn.
• Phương pháp kiểm tra: Sử dụng các thiết bị đo chuyên dụng như đồng hồ đo điện trở tiếp đất, thiết bị kiểm tra SPD. Quan sát bằng mắt thường để phát hiện các dấu hiệu hư hỏng.

Ví dụ về bảng kiểm tra hệ thống chống sét:

Bảo trì và sửa chữa:

• Thay thế các thiết bị hư hỏng: Nếu phát hiện SPD bị hư hỏng hoặc hết tuổi thọ, cần thay thế ngay lập tức. Dây dẫn bị đứt hoặc hở cũng cần được thay thế để đảm bảo an toàn.
• Đảm bảo hệ thống tiếp địa hoạt động hiệu quả: Kiểm tra, siết chặt các mối nối tiếp địa. Nếu điện trở tiếp đất vượt quá tiêu chuẩn, cần bổ sung thêm cọc tiếp địa hoặc xử lý đất để giảm điện trở.

Ví dụ về các sự cố thường gặp và cách khắc phục: Khi SPD bị cháy, thay thế SPD mới có cùng thông số kỹ thuật. Nếu điện trở tiếp đất cao, bổ sung thêm cọc tiếp địa, xử lý đất bằng hóa chất giảm điện trở. Nếu dây dẫn bị đứt, hãy thay thế dây dẫn mới có cùng tiết diện và vật liệu.

Xem thêm: # Tấm Pin Năng Lượng Mặt Trời Có Chịu Được Giông Bão Không?

5. Các tiêu chuẩn và quy định về chống sét

Các tiêu chuẩn và quy định về chống sét

Việc thiết kế, lắp đặt, kiểm tra hệ thống chống sét phải tuân thủ các tiêu chuẩn, quy định Việc thiết kế, lắp đặt, kiểm tra hệ thống chống sét phải tuân thủ các tiêu chuẩn, quy định hiện hành để đảm bảo an toàn, hiệu quả. Dưới đây là một số tiêu chuẩn, quy định quan trọng:

Các tiêu chuẩn quốc gia và quốc tế liên quan đến chống sét:

• IEC 62305: Tiêu chuẩn quốc tế về bảo vệ chống sét, bao gồm các phần về nguyên tắc chung, đánh giá rủi ro, thiết kế, lắp đặt, kiểm tra, bảo trì hệ thống chống sét.
• TCVN 9385:2012: Tiêu chuẩn Việt Nam về chống sét cho công trình xây dựng - Hướng dẫn thiết kế, kiểm tra, bảo trì hệ thống. Tiêu chuẩn này dựa trên tiêu chuẩn IEC 62305, được điều chỉnh cho phù hợp với điều kiện Việt Nam.

Các quy định của pháp luật về chống sét cho công trình xây dựng:

• Luật Xây dựng: Quy định về việc đảm bảo an toàn cho công trình xây dựng, bao gồm cả hệ thống chống sét.
• Các nghị định, thông tư hướng dẫn thi hành Luật Xây dựng: Quy định chi tiết về yêu cầu kỹ thuật đối với hệ thống chống sét.
• Quy chuẩn kỹ thuật quốc gia: QCVN về an toàn điện, phòng chống cháy nổ,...

Yêu cầu các tài liệu pháp lý liên quan:

• Hồ sơ thiết kế hệ thống chống sét: Phải được phê duyệt bởi cơ quan có thẩm quyền.
• Biên bản nghiệm thu hệ thống chống sét: Xác nhận hệ thống đã được lắp đặt đúng theo thiết kế, đáp ứng các yêu cầu kỹ thuật.
• Giấy chứng nhận kiểm định hệ thống chống sét: Chứng minh hệ thống đã được kiểm tra, đạt tiêu chuẩn an toàn.

6. Địa chỉ cung cấp biến tần bơm nước năng lượng mặt trời uy tín, chất lượng

Việt Nhật Energy cung cấp biến tần bơm nước năng lượng mặt trời uy tín, chất lượng

Trong quá trình xây dựng, vận hành hệ thống bơm nước năng lượng mặt trời, việc lựa chọn biến tần chất lượng cao là vô cùng quan trọng. Biến tần đóng vai trò điều khiển, tối ưu hóa hoạt động của bơm, giúp tiết kiệm năng lượng, kéo dài tuổi thọ của hệ thống. Việt Nhật Energy tự hào là đơn vị cung cấp các sản phẩm biến tần bơm nước năng lượng mặt trời chính hãng, chất lượng hàng đầu trên thị trường.

• Sản phẩm chất lượng cao, chính hãng, có nguồn gốc xuất xứ rõ ràng: Việt Nhật Energy cam kết chỉ cung cấp các sản phẩm biến tần chính hãng từ các nhà sản xuất uy tín trên thế giới. Tất cả các sản phẩm đều đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ, đảm bảo chất lượng, hiệu suất hoạt động.
• Giá cả cạnh tranh, nhiều chương trình ưu đãi hấp dẫn: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng với nhiều chương trình khuyến mãi, giảm giá hấp dẫn.
• Dịch vụ chuyên nghiệp, tận tâm, chu đáo: Đội ngũ kỹ thuật viên của Việt Nhật Energy có trình độ chuyên môn cao, giàu kinh nghiệm, sẵn sàng tư vấn, hỗ trợ khách hàng lựa chọn sản phẩm phù hợp nhất với nhu cầu sử dụng.
• Bảo hành chính hãng, bảo trì định kỳ và hỗ trợ kỹ thuật 24/7: Chúng tôi cam kết bảo hành chính hãng cho tất cả các sản phẩm biến tần, đồng thời cung cấp dịch vụ bảo trì định kỳ, hỗ trợ kỹ thuật 24/7 để đảm bảo hệ thống của bạn luôn hoạt động ổn định, hiệu quả.

Trong bài viết này, chúng ta đã cùng nhau tìm hiểu về các cách chống sét cho hệ thống bơm nước năng lượng mặt trời , bao gồm cả chống sét trực tiếp, chống sét lan truyền. Việc áp dụng đồng bộ các phương pháp này, từ việc lắp đặt kim thu sét, hệ thống tiếp địa đạt chuẩn, sử dụng SPD chất lượng cao, đến việc kiểm tra, bảo trì định kỳ, sẽ giúp bảo vệ hệ thống của bạn khỏi những tác động tiêu cực của sét.

Đầu tư vào hệ thống chống sét không chỉ là bảo vệ tài sản mà còn là bảo vệ sự an toàn cho người sử dụng, cộng đồng. Khi lựa chọn, lắp đặt hệ thống chống sét, hãy tìm đến các đơn vị uy tín, có kinh nghiệm, tuân thủ các tiêu chuẩn, quy định hiện hành. Đừng ngần ngại đầu tư vào các thiết bị chống sét cho bơm năng lượng mặt trời chất lượng cao, thực hiện kiểm tra, bảo trì định kỳ để đảm bảo hệ thống luôn hoạt động tốt nhất. Việt Nhật Energy luôn sẵn sàng đồng hành cùng bạn trên con đường xây dựng một hệ thống bơm nước năng lượng mặt trời an toàn, hiệu quả, bền vững.
