Hướng Dẫn Chi Tiết Sơ Đồ Đấu Nối Biến Tần Bơm Nước Năng Lượng Mặt Trời

Trong hệ thống bơm nước năng lượng mặt trời, biến tần đóng vai trò vô cùng quan trọng, như "trái tim" của hệ thống, giúp chuyển đổi dòng điện một chiều (DC) từ các tấm pin mặt trời thành dòng điện xoay chiều (AC) phù hợp máy bơm. Việc đấu nối biến tần đúng cách không chỉ đảm bảo hệ thống hoạt động ổn định, hiệu quả mà còn kéo dài tuổi thọ của thiết bị, đảm bảo an toàn cho người sử dụng. Tuy nhiên, không phải ai cũng nắm rõ sơ đồ đấu nối biến tần bơm nước năng lượng mặt trời, dẫn đến những sai sót trong quá trình lắp đặt, gây ảnh hưởng đến hiệu suất, độ bền của hệ thống. Chính vì vậy, việc hiểu rõ sơ đồ lắp đặt biến tần bơm nước năng lượng mặt trời là vô cùng cần thiết.

1. Tổng quan về biến tần bơm nước năng lượng mặt trời

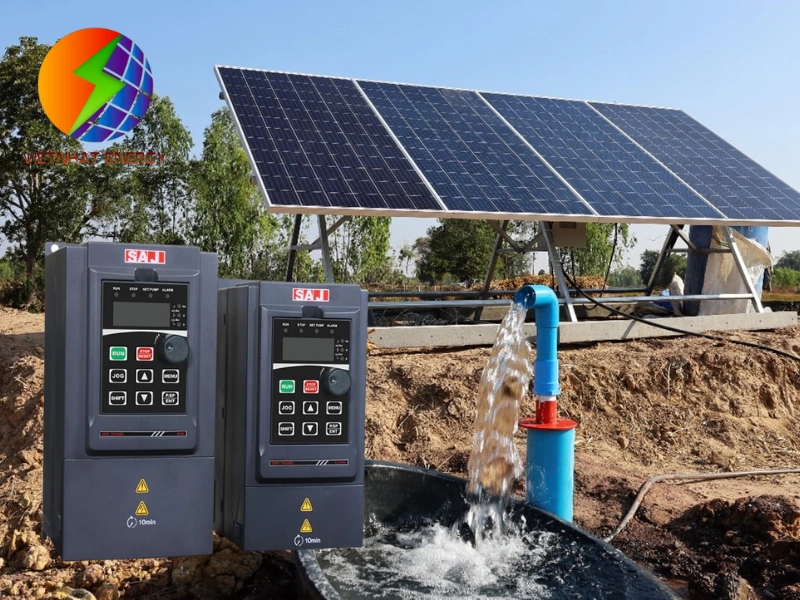

Biến tần bơm nước năng lượng mặt trời

Biến tần là một thiết bị điện tử có chức năng chuyển đổi dòng điện một chiều (DC) từ các tấm pin mặt trời thành dòng điện xoay chiều (AC) với tần số, điện áp phù hợp để cung cấp cho máy bơm hoạt động. Nói một cách đơn giản, biến tần đóng vai trò như một "người phiên dịch" giữa nguồn điện từ mặt trời, nhu cầu của máy bơm.

Chức năng và nguyên lý hoạt động của biến tần: Biến tần là thiết bị điện tử có chức năng chuyển đổi dòng điện một chiều (DC) từ các tấm pin năng lượng mặt trời thành dòng điện xoay chiều (AC) với điện áp, tần số phù hợp để cung cấp cho máy bơm hoạt động. Nguyên lý hoạt động cơ bản của biến tần dựa trên việc sử dụng các linh kiện bán dẫn (như transistor, IGBT) để đóng ngắt mạch điện một cách nhanh chóng, tạo ra sóng điện áp xoay chiều. Bằng cách điều khiển thời gian đóng ngắt, độ rộng xung của các linh kiện này, biến tần điều chỉnh tần số, điện áp của dòng điện xoay chiều đầu ra, từ đó điều khiển tốc độ, lưu lượng của máy bơm.

Các loại biến tần phổ biến: Trên thị trường hiện nay nhiều loại biến tần khác nhau, nhưng phổ biến nhất trong hệ thống bơm nước năng lượng mặt trời là:

• Biến tần DC/AC: Đây là loại biến tần cơ bản, có chức năng chuyển đổi trực tiếp dòng điện DC từ tấm pin mặt trời thành dòng điện AC để cung cấp cho máy bơm.
• Biến tần hòa lưới: Loại biến tần này không chỉ cung cấp điện cho máy bơm mà còn có khả năng hòa lưới điện quốc gia, giúp tận dụng tối đa năng lượng mặt trời, giảm chi phí điện năng.
• Biến tần độc lập: Biến tần độc lập hoạt động hoàn toàn độc lập với lưới điện, thường được sử dụng ở những khu vực không có điện lưới hoặc điện lưới không ổn định. Loại này thường kết hợp với hệ thống lưu trữ điện (ắc quy) để đảm bảo nguồn cung cấp điện liên tục cho máy bơm.

Các thông số kỹ thuật quan trọng của biến tần: Khi lựa chọn biến tần cho hệ thống bơm nước năng lượng mặt trời, cần quan tâm đến các thông số kỹ thuật sau:

• Công suất (kW): Thể hiện khả năng cung cấp năng lượng của biến tần. Cần lựa chọn biến tần công suất phù hợp hoặc lớn hơn công suất của máy bơm để đảm bảo hoạt động ổn định.
• Điện áp (V): Điện áp đầu vào (DC), điện áp đầu ra (AC) của biến tần phải tương thích với điện áp của tấm pin mặt trời, máy bơm.
• Dòng điện (A): Dòng điện đầu vào, đầu ra của biến tần phải đáp ứng yêu cầu của hệ thống.

Ví dụ cụ thể về các loại biến tần được sử dụng trong hệ thống bơm nước năng lượng mặt trời:

• Ví dụ, một hệ thống bơm nước tưới tiêu nhỏ cho vườn rau sử dụng biến tần DC/AC công suất 1.5kW, điện áp đầu vào 24VDC (từ các tấm pin mặt trời mắc nối tiếp), điện áp đầu ra 220VAC (cho máy bơm).
• Đối với các trang trại lớn, sử dụng biến tần hòa lưới công suất lớn hơn (ví dụ 5kW hoặc 10kW) để cung cấp điện cho hệ thống bơm, hòa lưới điện dư thừa, giúp tiết kiệm chi phí điện năng.

2. Chuẩn bị trước khi đấu nối

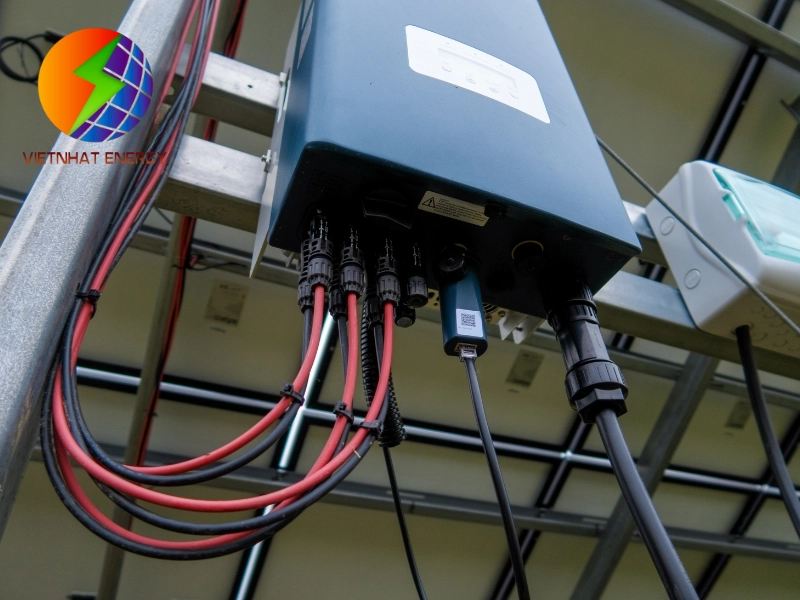

Chuẩn bị thiết bị trước khi đầu nối biến tần

Trước khi bắt tay vào đấu nối biến tần, chúng ta cần đảm bảo mọi thứ đã sẵn sàng. Điều này bao gồm việc kiểm tra thiết bị, chuẩn bị dụng cụ, vật tư, đặc biệt là tuân thủ các quy tắc an toàn lao động.

Kiểm tra thiết bị:

• Đảm bảo biến tần và các thiết bị liên quan (bơm, tấm pin) ở trạng thái tốt: Kiểm tra kỹ lưỡng xem có bất kỳ hư hỏng, nứt vỡ hoặc dấu hiệu bất thường nào không. Nếu phát hiện bất kỳ vấn đề gì, cần khắc phục hoặc thay thế trước khi tiếp tục.
• Kiểm tra thông số kỹ thuật của các thiết bị để đảm bảo tương thích: Đảm bảo rằng công suất, điện áp, dòng điện của biến tần, tấm pin, máy bơm tương thích với nhau. Việc sử dụng các thiết bị không tương thích gây ra hư hỏng hoặc làm giảm hiệu suất của hệ thống.
• Ví dụ về các lỗi thường gặp và cách khắc phục trước khi đấu nối: Tấm pin bị nứt vỡ. Cách khắc phục: Thay thế tấm pin mới. Dây điện bị đứt hoặc hở mạch. Cách khắc phục: Nối lại dây điện hoặc thay thế dây mới. Biến tần báo lỗi quá áp hoặc quá dòng. Cách khắc phục: Kiểm tra lại thông số kỹ thuật của các thiết bị, điều chỉnh cho phù hợp.

Dụng cụ và vật tư cần thiết:

• Liệt kê các dụng cụ cần thiết: Kìm điện, kìm cắt dây, tua vít (vít bake, vít dẹt) các cỡ, đồng hồ đo điện (ampe kế, vôn kế, ôm kế), bút thử điện, dao, kéo, thước đo, máy khoan.
• Các vật tư cần thiết: Dây điện (dây DC, dây AC) với tiết diện phù hợp, ống luồn dây điện (ống nhựa, ống ruột gà), đầu cos (đầu cos tròn, đầu cos chữ Y) với kích cỡ phù hợp, băng dính điện, băng keo non, cầu dao bảo vệ (CB) hoặc aptomat, thiết bị chống sét lan truyền (SPD).
• Ví dụ về các loại dây điện và đầu cos phù hợp: Sử dụng dây điện DC chuyên dụng cho năng lượng mặt trời, khả năng chịu nhiệt, chống tia UV tốt. Sử dụng đầu cos có chất liệu đồng, đảm bảo tiếp xúc tốt, chống ăn mòn.

An toàn lao động:

• Đeo găng tay và kính bảo hộ: Để bảo vệ tay, mắt khỏi các tác động cơ học, điện.
• Ngắt nguồn điện trước khi đấu nối: Đây là nguyên tắc an toàn quan trọng nhất. Đảm bảo ngắt toàn bộ nguồn điện trước khi tiến hành bất kỳ thao tác đấu nối nào.
• Ví dụ về các biện pháp an toàn cần tuân thủ: Không làm việc khi tay ướt hoặc đứng trên bề mặt ẩm ướt. Sử dụng thang hoặc giàn giáo chắc chắn khi làm việc trên cao. Không tự ý sửa chữa biến tần nếu không có chuyên môn. Luôn có người giám sát khi làm việc với điện.

3. Sơ đồ đấu nối biến tần

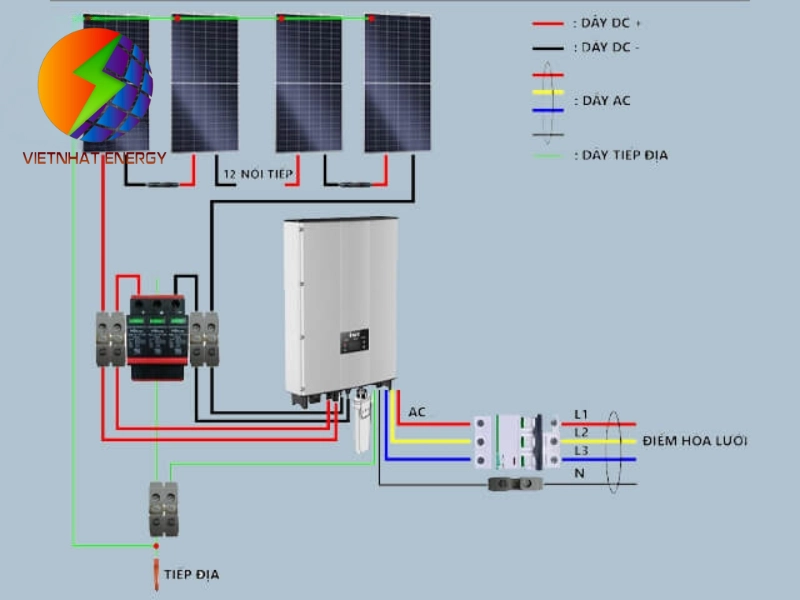

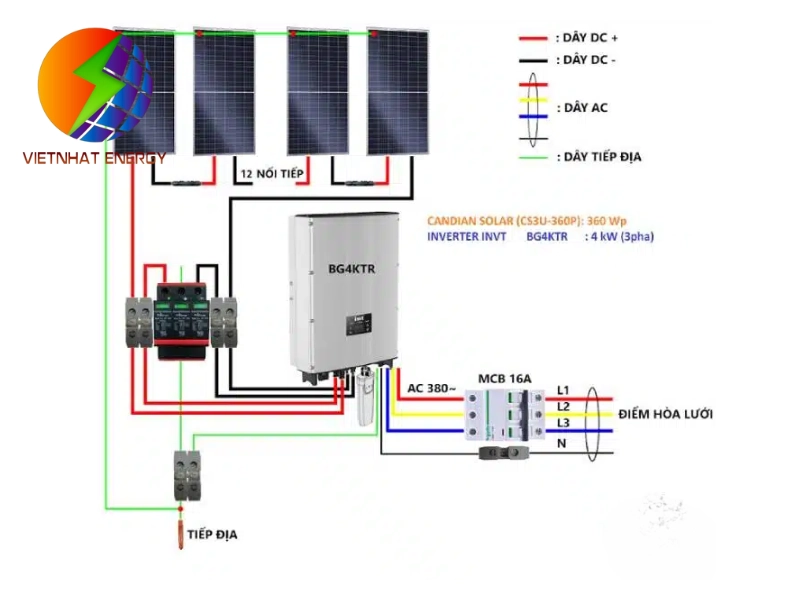

Sơ đồ đấu nối biến tần bơm nước năng lượng mặt trời

Sơ đồ đấu nối biến tần bơm nước năng lượng mặt trời là một bản vẽ kỹ thuật mô tả cách thức kết nối các thiết bị trong hệ thống. Việc hiểu rõ sơ đồ đấu nối giúp chúng ta thực hiện các thao tác một cách chính xác, tránh sai sót, đảm bảo hệ thống hoạt động ổn định.

Sơ đồ hệ thống bơm nước năng lượng mặt trời tổng quan:

• Mô tả sơ đồ tổng quan của hệ thống bơm nước năng lượng mặt trời: Hệ thống bơm nước năng lượng mặt trời bao gồm các thành phần chính: tấm pin mặt trời, biến tần, máy bơm nước, các thiết bị bảo vệ.
• Vị trí của biến tần trong sơ đồ: Biến tần được đặt giữa tấm pin mặt trời, máy bơm nước, chức năng chuyển đổi dòng điện DC từ tấm pin thành dòng điện AC để cung cấp cho máy bơm.

Đấu nối DC (từ tấm pin đến biến tần):

• Xác định cực dương (+) và cực âm (-) của tấm pin: Trên mỗi tấm pin đều có ký hiệu rõ ràng để phân biệt cực dương, cực âm.
• Đấu nối các tấm pin theo cấu hình nối tiếp hoặc song song:
  • Nối tiếp: Kết nối cực dương của tấm pin này với cực âm của tấm pin kia để tăng điện áp.
  • Song song: Kết nối cực dương của tất cả các tấm pin với nhau, cực âm của tất cả các tấm pin với nhau để tăng dòng điện.
  • Việc lựa chọn cấu hình nối tiếp hay song song phụ thuộc vào yêu cầu điện áp, dòng điện của biến tần.
• Đấu nối dây DC vào biến tần (chú ý đúng cực tính): Đảm bảo đấu nối đúng cực dương (+) và cực âm (-) vào các cổng tương ứng trên biến tần.
• Ví dụ về cách đấu nối các tấm pin và dây DC: Giả sử bạn có 4 tấm pin 12V, 10A, một biến tần yêu cầu điện áp 48V. Bạn cần đấu nối 4 tấm pin nối tiếp để đạt được điện áp 48V (12V x 4).

Đấu nối AC (từ biến tần đến bơm):

• Xác định các đầu ra AC của biến tần (L, N, PE):
  • L (Line): Dây nóng.
  • N (Neutral): Dây nguội.
  • PE (Protective Earth): Dây tiếp địa.
• Đấu nối dây AC vào bơm (chú ý đúng pha): Đảm bảo đấu nối đúng dây nóng (L), dây nguội (N) vào các cổng tương ứng trên máy bơm.
• Đấu nối dây tiếp địa (PE) vào vỏ bơm và biến tần: Dây tiếp địa có vai trò bảo vệ người dùng khỏi nguy cơ điện giật.
• Ví dụ về cách đấu nối dây AC và dây tiếp địa: Sử dụng kìm tuốt dây để loại bỏ lớp vỏ cách điện ở đầu dây. Sử dụng đầu cos để kết nối dây điện với các cổng trên biến tần, máy bơm. Siết chặt các ốc vít để đảm bảo kết nối chắc chắn.

Đấu nối các thiết bị bảo vệ:

• Lắp đặt cầu dao bảo vệ (CB) hoặc aptomat: Để bảo vệ hệ thống khỏi quá tải, ngắn mạch.
• Lắp đặt thiết bị chống sét lan truyền (SPD): Để bảo vệ hệ thống khỏi sét đánh.
• Ví dụ về cách lắp đặt các thiết bị bảo vệ: CB hoặc aptomat được lắp đặt trên đường dây AC, gần biến tần. SPD được lắp đặt song song với đường dây AC, trước CB hoặc aptomat.

Xem thêm: # Cách Đấu Nối Inverter Năng Lượng Mặt Trời Đúng Kỹ Thuật

4. Cài đặt và cấu hình biến tần

Cài đặt và cấu hình biến tần

Sau khi đã hoàn thành việc đấu nối, bước tiếp theo là cài đặt, cấu hình biến tần để đảm bảo nó hoạt động đúng theo yêu cầu của hệ thống. Việc cài đặt, cấu hình đúng cách sẽ giúp tối ưu hóa hiệu suất, bảo vệ thiết bị, kéo dài tuổi thọ của hệ thống bơm nước năng lượng mặt trời.

Cài đặt các thông số cơ bản:

• Điện áp, tần số, công suất: Cài đặt các thông số này phù hợp điện áp, tần số, công suất của lưới điện hoặc máy bơm.
• Chế độ điều khiển (điều khiển V/F, điều khiển vector): Lựa chọn chế độ điều khiển phù hợp loại máy bơm, yêu cầu vận hành.
  • Điều khiển V/F (Voltage/Frequency): Chế độ điều khiển đơn giản, phù hợp các ứng dụng bơm nước thông thường, giúp điều chỉnh tốc độ bơm bằng cách thay đổi tần số, điện áp.
  • Điều khiển vector: Chế độ điều khiển phức tạp hơn, cho phép điều khiển chính xác tốc độ, mô-men xoắn của máy bơm, phù hợp các ứng dụng đòi hỏi độ chính xác cao.
• Ví dụ về cách cài đặt các thông số trên biến tần: Để cài đặt điện áp, bạn cần truy cập vào menu cài đặt của biến tần, nhập giá trị điện áp phù hợp (ví dụ: 220V hoặc 380V). Để cài đặt tần số, bạn cần nhập giá trị tần số phù hợp (ví dụ: 50Hz hoặc 60Hz). Để cài đặt công suất, bạn cần nhập giá trị công suất của máy bơm (ví dụ: 1.5kW hoặc 2.2kW).

Cấu hình bảo vệ:

• Bảo vệ quá áp, quá dòng, ngắn mạch: Cài đặt các chức năng bảo vệ này để ngăn ngừa hư hỏng cho biến tần, máy bơm khi có sự cố xảy ra.
• Bảo vệ mất pha, ngược pha: Cài đặt các chức năng bảo vệ này để đảm bảo an toàn cho hệ thống khi có sự cố về pha điện.
• Ví dụ về cách cấu hình các chức năng bảo vệ: Để cài đặt bảo vệ quá áp, bạn cần thiết lập ngưỡng điện áp tối đa cho phép. Khi điện áp vượt quá ngưỡng này, biến tần sẽ tự động ngắt để bảo vệ. Để cài đặt bảo vệ quá dòng, bạn cần thiết lập ngưỡng dòng điện tối đa cho phép. Khi dòng điện vượt quá ngưỡng này, biến tần sẽ tự động ngắt để bảo vệ.

Kiểm tra và chạy thử:

• Kiểm tra lại toàn bộ hệ thống đấu nối: Đảm bảo rằng tất cả các kết nối đã được thực hiện đúng, chắc chắn.
• Cấp nguồn và chạy thử biến tần: Bật nguồn điện, quan sát xem biến tần hoạt động bình thường không.
• Kiểm tra điện áp, dòng điện và các thông số khác: Sử dụng đồng hồ đo điện để kiểm tra xem các thông số đúng với giá trị đã cài đặt không.
• Ví dụ về các lỗi thường gặp và cách khắc phục khi chạy thử:
  • Biến tần không hoạt động. Cách khắc phục: Kiểm tra lại nguồn điện, các kết nối, cài đặt.
  • Máy bơm không chạy. Cách khắc phục: Kiểm tra lại kết nối giữa biến tần, máy bơm, cài đặt, các chức năng bảo vệ.
  • Biến tần báo lỗi quá tải. Cách khắc phục: Kiểm tra lại công suất của máy bơm, biến tần, giảm tải cho máy bơm hoặc thay thế biến tần công suất lớn hơn.

5. Lưu ý quan trọng khi đấu nối và vận hành

Lưu ý quan trọng khi đấu nối và vận hành hệ thống bơm nước năng lượng mặt trời

Để đảm bảo hệ thống bơm nước năng lượng mặt trời hoạt động ổn định, hiệu quả, an toàn trong suốt quá trình sử dụng, chúng ta cần đặc biệt lưu ý đến một số vấn đề quan trọng trong quá trình đấu nối, vận hành.

• Sử dụng dây điện và phụ kiện chất lượng cao:
  • Dây điện, phụ kiện đóng vai trò quan trọng trong việc truyền tải điện năng từ tấm pin đến biến tần, từ biến tần đến máy bơm. Việc sử dụng các sản phẩm kém chất lượng dẫn đến hao hụt điện năng, gây nóng, cháy nổ, làm giảm tuổi thọ của hệ thống.
  • Nên lựa chọn dây điện tiết diện phù hợp dòng điện tải, khả năng chịu nhiệt, chống tia UV tốt.
  • Sử dụng các đầu cos, ống luồn dây điện, các phụ kiện khác có chất liệu tốt, đảm bảo tiếp xúc chắc chắn, chống ăn mòn.
• Đảm bảo các kết nối chắc chắn và an toàn: Các kết nối lỏng lẻo gây ra hiện tượng phóng điện, gây nóng, cháy nổ, làm giảm hiệu suất của hệ thống. Sử dụng kìm, tua vít phù hợp để siết chặt các ốc vít, đảm bảo các kết nối được chắc chắn. Sử dụng băng dính điện để cách điện các mối nối, tránh nguy cơ điện giật.
• Tuân thủ các quy định về an toàn điện: Đây là nguyên tắc hàng đầu để đảm bảo an toàn cho người sử dụng, bảo vệ thiết bị. Ngắt nguồn điện trước khi thực hiện bất kỳ thao tác đấu nối hoặc sửa chữa nào. Sử dụng các dụng cụ bảo hộ (găng tay, kính bảo hộ) khi làm việc với điện. Không làm việc khi tay ướt hoặc đứng trên bề mặt ẩm ướt. Không tự ý sửa chữa biến tần nếu không có chuyên môn.
• Bảo trì và kiểm tra định kỳ hệ thống: Việc bảo trì, kiểm tra định kỳ giúp phát hiện sớm các vấn đề tiềm ẩn, ngăn ngừa các sự cố xảy ra. Kiểm tra định kỳ các kết nối, dây điện, thiết bị bảo vệ, các thành phần khác của hệ thống. Vệ sinh tấm pin để đảm bảo hiệu suất hấp thụ ánh sáng mặt trời tốt nhất. Tham khảo tài liệu hướng dẫn sử dụng, bảo trì của nhà sản xuất để biết thêm chi tiết.
• Yêu cầu các tài liệu hướng dẫn sử dụng, bảo trì biến tần: Tài liệu hướng dẫn sử dụng, bảo trì cung cấp các thông tin quan trọng về cách vận hành, bảo trì, khắc phục sự cố của biến tần. Đọc kỹ tài liệu trước khi sử dụng, tuân thủ các hướng dẫn của nhà sản xuất. Liên hệ với nhà cung cấp hoặc nhà sản xuất nếu có bất kỳ thắc mắc nào.

Xem thêm: #Những Trở Ngại Khi Lắp Điện Mặt Trời Và Cách Khắc Phục

6. Địa chỉ cung cấp biến tần bơm nước năng lượng mặt trời uy tín, chất lượng

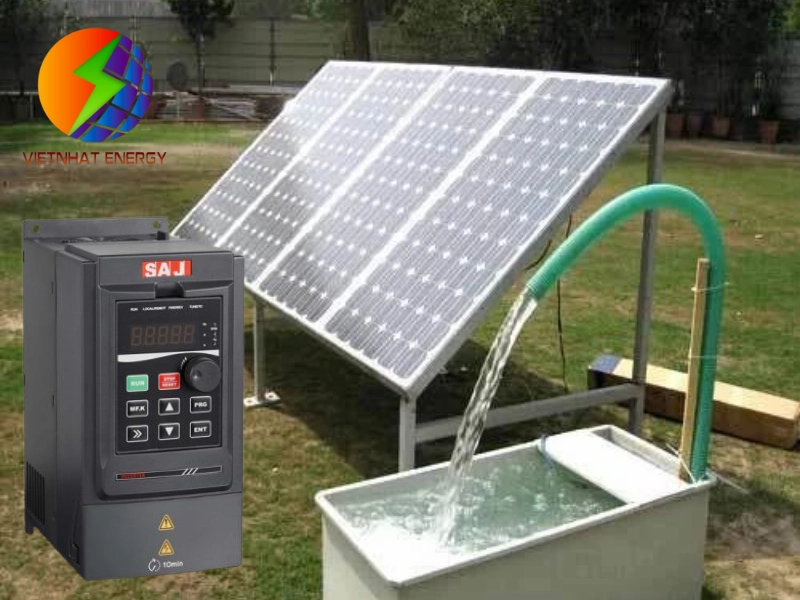

Biến tần bơm nước năng lượng mặt trời tại Việt Nhật Energy

Việc lựa chọn một địa chỉ cung cấp biến tần uy tín, chất lượng là vô cùng quan trọng. Điều này đảm bảo bạn nhận được sản phẩm chính hãng, dịch vụ hỗ trợ tốt, yên tâm trong quá trình sử dụng. Việt Nhật Energy tự hào là đơn vị hàng đầu trong lĩnh vực cung cấp các giải pháp năng lượng mặt trời, đặc biệt là biến tần bơm nước năng lượng mặt trời. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm, dịch vụ tốt nhất:

• Sản phẩm chất lượng cao, chính hãng, có nguồn gốc xuất xứ rõ ràng: Việt Nhật Energy chỉ cung cấp các sản phẩm biến tần chính hãng từ các thương hiệu nổi tiếng trên thế giới, đảm bảo chất lượng, độ bền vượt trội. Tất cả các sản phẩm đều đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ, đảm bảo tính minh bạch, uy tín.
• Giá cả cạnh tranh, nhiều chương trình ưu đãi hấp dẫn: Việt Nhật Energy luôn nỗ lực mang đến cho khách hàng mức giá cạnh tranh nhất trên thị trường, giúp khách hàng tiết kiệm chi phí đầu tư. Chúng tôi thường xuyên triển khai các chương trình khuyến mãi, giảm giá, tặng quà hấp dẫn, giúp khách hàng có thêm nhiều lợi ích khi mua sản phẩm.
• Dịch vụ chuyên nghiệp, tận tâm, chu đáo: Đội ngũ nhân viên của Việt Nhật Energy được đào tạo bài bản, có kiến thức chuyên sâu về biến tần, hệ thống bơm nước năng lượng mặt trời. Chúng tôi luôn sẵn sàng tư vấn, hỗ trợ khách hàng lựa chọn sản phẩm phù hợp nhu cầu, điều kiện thực tế. Chúng tôi cam kết mang đến cho khách hàng trải nghiệm dịch vụ tốt nhất, từ khâu tư vấn, thiết kế, lắp đặt đến bảo trì, sửa chữa.
• Bảo hành chính hãng, bảo trì định kỳ và hỗ trợ kỹ thuật 24/7: Tất cả các sản phẩm biến tần do Việt Nhật Energy cung cấp đều được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất. Chúng tôi cung cấp dịch vụ bảo trì định kỳ, giúp khách hàng duy trì hiệu suất hoạt động của hệ thống. Đội ngũ kỹ thuật viên của chúng tôi luôn sẵn sàng hỗ trợ khách hàng 24/7, giải đáp mọi thắc mắc, xử lý các sự cố một cách nhanh chóng, hiệu quả.

Trong bài viết này, chúng ta đã cùng nhau tìm hiểu chi tiết về biến tần bơm nước năng lượng mặt trời, từ tổng quan về chức năng, nguyên lý hoạt động, đến các bước chuẩn bị, đấu nối, cài đặt, cấu hình. Chúng ta cũng đã điểm qua những lưu ý quan trọng trong quá trình vận hành, lựa chọn địa chỉ cung cấp uy tín.

Sơ đồ đấu nối biến tần bơm nước năng lượng mặt trời đúng cách là vô cùng quan trọng để đảm bảo an toàn cho người sử dụng, bảo vệ thiết bị, tối ưu hóa hiệu quả hoạt động của hệ thống bơm nước năng lượng mặt trời. Một hệ thống được đấu nối, vận hành đúng kỹ thuật sẽ giúp bạn tiết kiệm chi phí, kéo dài tuổi thọ của thiết bị, góp phần bảo vệ môi trường.

Hy vọng rằng, với những kiến thức, thông tin được cung cấp trong bài viết này, bạn sẽ tự tin hơn trong việc đấu nối, vận hành hệ thống bơm nước năng lượng mặt trời của mình. Chúc bạn thành công!
